Comware 7: Configuração de VXLAN com BGP EVPN

O Ethernet Virtual Private Network (EVPN) é uma tecnologia VPN de Camada 2 VPN que fornece conectividade entre dispositivos tanto em Camada 2 como para Camada 3 através de uma rede IP. A tecnologia EVPN utiliza o MP-BGP como plano de controle (control plane) e o VXLAN como plano de dados/encaminhamento (data plane) de um switch/roteador. A tecnologia é geralmente utilizada em data centers em ambiente multitenant ( com múltiplos clientes e serviços) com grande tráfego leste-oeste.

A configuração do EVPN permite ao MP-BGP automatizar a descoberta de VTEPs, assim como o estabelecimento de tuneis VXLAN de forma dinâmica, a utilização de IRB (Integrated Routing and Bridging) anuncia tanto as informações  de Camada 2 e 3 para acesso ao host, fornecendo a utilização do melhor caminho através do ECMP e minimizando flood do trafego multidestination (BUM: broadcast,unicast unknown e multicast)  .

Em resumo o EVPN possui um address Family que permite que as informações de MAC, IP, VRF e VTEP sejam transportadas sobre o MP-BGP, que assim permitem aos VTEPs aprender informações sobre os hosts (via ARP/ND/DHCP etc.).

O BGP EVPN distribui e fornece essa informação para todos os outros pares BGP-EVPN dentro da rede.

Relembrando o VXLAN

O VXLAN prove uma rede de camada 2 sobreposta (overlay) em uma rede de camada 3 (underlay). Cada rede sobreposta é chamada de segmento VXLAN e é identificada por um ID único de 24 bits chamado VNI – VXLAN Network Identifier ou VXLAN ID.

A identificação de um host vem da combinação do endereço MAC e o VNI.  Os hosts situados em VXLANs diferentes não podem comunicar entre si (sem a utilização de um roteador). O pacote original enviado por um host na camada 2 é encapsulado em um cabeçalho VXLAN que inclui o VNI associado ao segmento VXLAN que aquele host pertence.

Os equipamentos que transportam os tuneis VXLAN são chamados de VTEP (VXLAN tunnel endpoints).

Quando um VXLAN VTEP ou tunnel endpoint comunica-se com outros VXLAN VTEP, um túnel VXLAN é estabelecido. Um túnel é meramente um mecanismo de transporte através de uma rede IP.

Todo o processamento VXLAN é executado nos VTEPs. O VTEP de entrada encapsula o tráfego com cabeçalho VXLAN, mais um cabeçalho UDP externo , mais um cabeçalhos IP externo, e então encaminha o tráfego por meio de túneis VXLAN. O VTEP do destino remove o encapsulamento VXLAN e encaminha o tráfego para o destino.

Os dispositivos da rede IP de transporte encaminham o tráfego VXLAN apenas com base no cabeçalho IP externo dos pacotes VXLAN (eles não precisam ter suporte à tecnologia VXLAN).

Um outro ponto importante é que a tecnologia VXLAN supera as limitações de apenas 4 mil domínios de broadcast fornecido por VLANs para até 16 milhões de domínios de broadcast com VNIs. Já para as limitações do Spanning-Tree que coloca os caminhos redundantes em estado de bloqueio, a tecnologia VXLAN permite a construção de todos os uplinks como parte de um backbone IP (rede underlay), utilizando protocolos de roteamento dinâmico para escolha do melhor caminho ao destino, assim fazendo uso do ECMP (Equal Cost Multipath) em uma topologia Spine-Leaf, por exemplo.

BGP EVPN

O BGP EVPN difere do comportamento “Flood and Learn” executado por tuneis VXLANs em diversas maneiras. Enquanto o tráfego multidestination (BUM: broadcast,unicast unknown e multicast) encaminhado pelo VXLAN sem o BGP EVPN necessita de utilizar grupos multicast, o EVPN permite a replicação da identificação dos dispositivos finais com o MP-BGP , assim como as informações do VTEP que ele está associado. As comunicações ARP para IPv4 também pode ser suprimida, aprimorando assim a eficiência do transporte dos dados.

LAB

No laboratório abaixo utilizamos os roteadores HP VSR no release R0621P18-X64, no EVE-NG.

Ambos os Spines estão configurados como VTEP e encaminharão o tráfego do VXLAN VNI 10. A instancia criada para esse cliente, chamamos de ‘clientea’.

Spine está configurado como BGP Router Reflector fechando peerring com ambos Leafs. Nenhum Leaf fecha peering BGP entre si, somente como Spine.

Configuração SPINE 1

#
 sysname Spine-01
#
interface LoopBack0
description OSPF_UNDERLAY
 ip address 192.168.0.1 255.255.255.255
#
interface LoopBack1
description BGP_EVPN_UNDERLAY
 ip address 192.168.0.11 255.255.255.255
#
interface GigabitEthernet1/0
description CONEXAO_LEAF3
 ip address 192.168.13.1  255.255.255.0
#
interface GigabitEthernet2/0
description CONEXAO_LEAF4
 ip address 192.168.14.1 255.255.255.0
#
ospf 1 router-id 192.168.0.1
 description UNDERLAY_OSPF
 area 0.0.0.0
  network 192.168.0.1 0.0.0.0
  network 192.168.0.11 0.0.0.0
  network 192.168.14.0 0.0.0.255
  network 192.168.13.0 0.0.0.255
#
bgp 65001
 group evpn internal
 peer evpn connect-interface LoopBack1
 peer 192.168.0.33 group evpn
 peer 192.168.0.44 group evpn
 #
 address-family l2vpn evpn
  undo policy vpn-target
  peer evpn enable
  peer evpn reflect-client
#

Configuração LEAF 3

#
 sysname Leaf-03
#
interface LoopBack0
description OSPF_UNDERLAY
 ip address 192.168.0.3 255.255.255.255
#
interface LoopBack1
description BGP_EVPN_UNDERLAY
 ip address 192.168.0.33 255.255.255.255
#
interface GigabitEthernet1/0
description CONEXAO_SPINE1
 ip address 192.168.13.3 255.255.255.0
 ospf network-type p2p
#
ospf 1 router-id 192.168.0.3
 description UNDERLAY_OSPF
 area 0.0.0.0
  network 192.168.0.3 0.0.0.0
  network 192.168.0.33 0.0.0.0
  network 192.168.13.0 0.0.0.255
#
bgp 65001
 peer 192.168.0.11 as-number 65001
 peer 192.168.0.11 connect-interface LoopBack1
 #
 address-family l2vpn evpn
  peer 192.168.0.11 enable
#
 vxlan tunnel mac-learning disable
#
 l2vpn enable
#
vsi clientea
 arp suppression enable
 vxlan 10
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
  quit
#
interface GigabitEthernet3/0
 xconnect vsi clientea
#

Configuração LEAF 4

#
 sysname Leaf-04
#
interface LoopBack0
description OSPF_UNDERLAY
 ip address 192.168.0.4 255.255.255.255
#
interface LoopBack1
description BGP_EVPN_UNDERLAY
 ip address 192.168.0.44 255.255.255.255
#
interface GigabitEthernet2/0
description CONEXAO_SPINE2
 ip address 192.168.14.4 255.255.255.0
  ospf network-type p2p
#
ospf 1 router-id 192.168.0.4
 area 0.0.0.0
  network 192.168.0.4 0.0.0.0
  network 192.168.0.44 0.0.0.0
  network 192.168.14.0 0.0.0.255
#
bgp 65001
 peer 192.168.0.11 as-number 65001
 peer 192.168.0.11 connect-interface LoopBack1
 #
 address-family l2vpn evpn
  peer 192.168.0.11 enable
#
 vxlan tunnel mac-learning disable
#
 l2vpn enable
#
vsi clientea
 arp suppression enable
 evpn encapsulation vxlan
  route-distinguisher auto
  vpn-target auto export-extcommunity
  vpn-target auto import-extcommunity
  quit
  vxlan 10
  quit
#
interface GigabitEthernet3/0
 xconnect vsi clientea
#

Comandos Display bgp l2vpn evpn

Comando display vxlan tunnel

Referências

R2702-HPE FlexFabric 5940 & 5930 Switch Series EVPN Configuration Guide

KRATTIGER, Lukas; KAPADIA, Shyam; JANSEN, David; Building Data Centers with VXLAN BGP EVPN – A Cisco NX-OS Perspective – 2017 CiscoPress

Perguntas e Respostas: Comware – Portas Access/Trunk/Híbrida, LACP e STP.

Galera, essa semana recebi um email com algumas dúvidas sobre portas Trunk/Hybrid, Link Aggregation e STP. Achei que seria bacana responder na forma de post pois acredito que essas questões podem ser as dúvidas de mais pessoas.

Segue abaixo as questões editadas… sintam-se livres para interagir nos comentários.

Diego,
Se não for muito incomodo pra vc, consegue me responder as questões abaixo?

  1. Diferença do link aggregation em modo static e dynamic, quando usar um ou outro?

O Link-Aggregation permite  agregação de diversas interfaces Ethernet (portas físicas) para a criação de uma única porta lógica com o intuito de prover redundância e aumento de banda. As melhores práticas sugerem a negociação do protocolo LACP (802.3ad) entre os 2 equipamentos que desejam fechar a agregação de portas afim de evitar erros de cabeamento e certificar o meio físico em todo o tempo que o Link-Aggregation estiver ativo, além de agilizar a redundância em caso de falhas.

Mas há também cenários em que um dos equipamentos não utiliza o protocolo LACP  para agregação de links ou então o meio físico oferecido pelo Provedor de Serviços para comunicação Ethernet não permite o encaminhamento de alguns protocolos da camada de enlace como o LLDP, CDP, LACP, STP, etc. Então nesses cenários devemos usar o modo static, isto é, Link-aggregation configurado manualmente sem validação do meio e/ou equipamentos por um protocolo como 802.3ad. Se a porta estiver UP, o modo static irá encaminhar o tráfego, mesmo que o cabeamento esteja conectado em outro equipamento incorretamente.

  1. Diferença de portas trunk e hybrid, quando usar a hybrid?

Enquanto a porta configurada como access permite apenas o tráfego de quadros Ethernet sem marcação de tag 802.1Q, o que faz com que o Switch atribua a comunicação para aquela VLAN, a configuração Trunk e Hybrid permitem a utilização de várias VLANs em uma única porta. As portas configuradas como access são geralmente atribuídas para computadores, servidores, impressoras, etc.

A porta Trunk é utilizada para o encaminhamento e recebimento de tráfego Ethernet tagueado com o ID da VLAN mas com a exceção de permitir apenas uma VLAN não tagueada, dita explicitamente na configuração. Por padrão o tráfego não tagueado de uma porta trunk é direcionado para a VLAN 1 (mas isso pode ser modificado). As portas trunk são configuradas na comunicação entre Switches e também com Servidores que possuem Switches virtuais internos para VMs, etc.

Já a porta Hybrida permite encaminhar o tráfego de inúmeras VLAN tagueadas ou não. Por exemplo, se você precisa que o tráfego de duas máquinas que estão atrás de um HUB seja separado dinamicamente entre duas  VLANs diferentes, a configuração de porta hybrida permite que o Switch leia marcações como endereço MAC, 802.1p, cabeçalho IP e etc, para dinamicamente efetuar diferenciação do tráfego para as suas respectivas VLANs (lembrando que o tráfego nesse caso pode vir sem TAG das máquinas).

  1. O spanning tree é habilitado nas portas (uma a uma) ou no switch?

Para habilitar (ou desabiltar) o spanning-tree no Switch é preciso a configuração no modo global.

Apesar de ser o protocolo mais utilizado para prevenção de loop, o Spanning-Tree não se encaixa em todos os cenários de rede e o seu algoritmo  pode as vezes prejudicar a integração de diferentes ambiente. Nesse caso é possível adicionar algumas features individualmente nas portas para ajuste fino, como por exemplo o stp-edged port (portfast) ou então desabilitar o STP somente em determinadas portas. Mas cada caso deve ser estudado minuciosamente para evitar situações de loop.

  1. Diferença do spanning tree para o rapid spanning tree, quando usar o rapid spanning tree?

O Rapid Spanning-Tree (802.1w) é uma evolução do Spanning-Tree inicial (802.1d) com um significativa melhora no tempo de convergência e conectividade da rede.

Uma das grandes limitações do STP não foi corrigida na versão 802.1w que é o bloqueio de todos os caminhos redundantes como prevenção de Loop. Esse tipo de cenário acaba gerando ocasionando gargalos pois a empresa gasta uma quantidade significativa de dinheiro para a extensão de fibra redundante deixando um dos links sobrecarregados enquanto o outro está ocioso.

A versão Multiple Spanning-Tree (802.1s) permite a criação de instancias independentes do STP para balanceamento de VLAN permitindo a alteração do root para determinadas VLANs ou o custo para o root. O protocolo é um pouco complexo quando você deseja conectar grandes domínios 802.1s entre si, por exemplo estender a LAN de duas empresas, mas com um bom planejamento o protocolo torna-se uma ferramenta poderosa.

Todos os Switches HP baseados no Comware, ao habilitar o STP, iniciam a versão 802.1s. Caso você não faça nenhuma configuração de ajuste o 802.1s terá o comportamento da versão Rapid-Spanning Tree.

  1. Para habilitar o spanning tree, basta dar um enable stp na porta de uplink ou é necessario configurar algo a mais (ou quando habilitamos para a switch, já é aplicado para todas as interfaces)?

Ao habilitar o STP no Switch a configuração é atribuída a todas as portas e as mesmas iniciam o encaminhamento de BPDUs para prevenção de loop.

  1. Devo usar os mesmo comandos do stp (ex: “stp edged-port enable”, “stp cost”, ) quando utilizado o rstp?

Sim, o comando é o mesmo para as versões 802.1w e 802.1s

  1. Nas interfaces de uplink, entre switchs que nao sao cores, as portas stp devem ficar como DESIGNATED, PORT ROOT ou ALTERNATE PORT?

Tudo vai depender de quem será o Switch Root da sua rede. Se o Switch Core for o root, os uplinks do Switch Core estarão como DESIGNATED, já os Switches não-Core, conectados a ele, terão suas portas como ROOT PORT (melhor caminho para o Switch ROOT) ou ALTERNATE PORT (porta redundante bloqueada para prevenção de Loop)

  1. Em qual interface, dos switchs roots, devo usar o comando stp root-protection?

A configuração da porta como Root Guard permite à uma porta Designada a prevenção de recebimento de BPDU’s superiores, que indicariam outro Switch com melhor prioridade para tornar-se Root. A feature força a porta a cessar comunicação toda vez quem um Switch tiver o Priority ID mais favoravel para tornar-se Root, então o Switch Root isola assim o segmento para o Switch indesejado. Após encerrar o recebimento desses BPDU’s a interface voltará à comunicação normalmente

Essa feature é geralmente configurada em portas Designadas do Switch Root.

  1. Devo setar o comando “stp loop-protection” nas interfaces “ALTERNATE PORT” (caminho secundário) das switchs não core. Correto?

Correto, a configuração da porta como Loop Guard possibilita aos Switches não-Root, com caminhos redundantes ao Switch Raiz, a função de se  proteger contra cenários de loop na rede quando há falhas no recebimento de BPDU’s em portas ALTERNATE.

Quando uma porta ALTERNATE parar de receber BPDU’s ela identificará o caminho como livre de Loop e entrará em modo de encaminhamento ( imaginando que a porta Root  continue recebendo BPDU’s) criando assim um Loop lógico em toda a LAN. Nesse caso a feature deixará a porta alternativa sem comunicação até voltar a receber BPDU’s do Switch Root.

Obs: Dica! Simule as features em ambiente de laboratório antes de aplicar em uma rede de produção. Isso permitirá ao administrador conhecer melhor os cenários, equipamentos, falhas e troubleshooting.

Até logo.

Vídeo: Comware – QinQ (802.1ad)

A feature QinQ (802.1q sobre 802.1q – 802.1ad ), conhecido também como Stacked VLAN ou VLAN sobre VLAN, suporta a utilização de duas TAGs 802.1Q no mesmo frame para trafegar uma VLAN dentro de outra VLAN – sem alterar a TAG original.

Para o cliente é como se o provedor de serviços tivesse estendido o cabo entre os seus Switches. Já para a operadora não importa se o cliente está mandando um frame com TAG ou sem TAG, pois ele adicionará mais uma TAG ao cabeçalho e removerá na outra ponta apenas a ultima TAG inserida.

802.3bt – Power Over Ethernet

O crescimento do mercado de dispositivos IoT e as mais recentes tecnologias de rede sem fio como Wifi 5 Wifi 6 (802.11ax) tem demandando uma atenção especial à escolha dos Switches com capacidade Power over Ethernet, tecnologia que combina envio de dados e energia elétrica sobre um único cabo Ethernet.

Ao eliminar a necessidade para cabos separados de dados e energia, o PoE fornece vantagens da simplicidade e economia de custos, além de adicionar novos recursos de controle de dispositivo inteligente.

Impulsionado pela necessidade dos novos dispositivos “Internet das coisas”, a tecnologia PoE evoluiu com o introdução do padrão IEEE 802.3bt. Esse novo padrão permite que Switches e dispositivos energizados operem acima de 30 Watts por porta, suportando agora de 60 até 90 Watts de PoE.

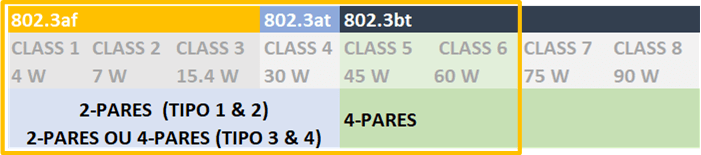

Padrões para Power Over Ethernet

Em 2003, o IEEE publicou o padrão 802.3af, que descreveu as características do Power over Ethernet (PoE) em até 15,4 W de energia, executando 10BASE-T e 100BASE-T. A energia é fornecida em dois dos quatro pares trançados nos cabos Cat 3 ou acima.

Em 2009, o IEEE introduziu o 802.3at, também conhecido como padrão PoE+. Esta atualização permitiu a entrega de até 30 W em 1000BASE-T suportado em CAT 5 ou 6. Enquanto o PoE + alterna suporte a dispositivos que requerem maior potência, o padrão também pode detectar dispositivos que exigem 13 watts ou menos para fornecer o nível de energia necessário.

Em 2013, o IEEE anunciou o grupo de estudo para a criação de 802.3bt, que definiu o PoE em quatro pares e inclui suporte para 10GBASE-T, 5GBASE-T e 2.5GBASE-T em CAT5e ou superior. Essa nova tecnologia usa todos os 4 pares em um cabo Ethernet para fornecer energia e dados no mesmo meio. O padrão IEEE 802.3bt foi finalizado em setembro de 2018 e define dois tipos de PoE:

• Tipo 3 que suporta até 60 Watts
• Tipo 4 que suporta até 90 Watts

Embora novos recursos tenham sido adicionados, a ideia é que o padrão funcione com dispositivos legados Tipo 1 e Tipo 2. Desde que o PSE seja capaz (em termos de potência) de suportar o PD e ambos sejam compatíveis com o padrão.

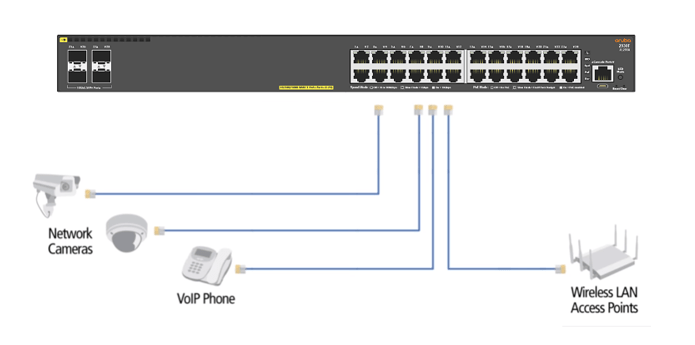

Dentre os novos dispositivos alimentados pelo padrão podemos destacar:

  • Edifícios inteligentes com IoT corporativa (iluminação LED conectada);
  • Cidades seguras (câmeras PTZ);
  • Quiosques;
  • Terminais de ponto de venda (POS)
  • Thin clientes
  • Access Points
  • Etc;

Referências

https://en.wikipedia.org/wiki/Power_over_Ethernet

Switches ArubaOS – Configurando Link Aggregation (trunk)

Os switches ArubaOS, em sua função, oferece um grande número de portas para a rede local. Com a utilização de interfaces Ethernet, isolam domínios de Broadcast e permitem uma topologia livre de loops.

Em diversos cenários, as funções básicas não são suficientes para que determinados serviços da rede local funcionem da maneira desejada.

Features, como o Link Aggregation, podem ser utilizadas para aumento de banda entre dois dispositivos ou fornecer alta-disponibilidade.

O “conceito” de agregação de portas permite o agrupamento lógico de diversas portas para incrementar a velocidade do link na comunicação full duplex entre dois dispositivos. Os links são utilizados em paralelo, provendo crescimento, expansão de banda e redundância, sem a necessidade de compra de um hardware adicional.

Por exemplo, podemos utilizar 4 portas de 1Gb em cada dispositivo para formar um link de comunicação entre 2 Switches de 4Gb.

A feature Link-Aggregation também evita os cenários com loop de quadros Ethernet entre dois dispositivos, evitando também os estados de bloqueios do Spanning-Tree para as portas agregadas, tratando-as como uma única interface. Assim para os protocolos STP, coleta SNMP e VLANs, as interfaces são tratadas como um único link lógico.

Configuração

Um ponto importante a ser levantado é que os Switches ArubaOS chamam a configuração de agregação de portas de “TRUNK”  e isso não tem relação com o conceito que outros sistemas operacionais como Comware e IOS, atribuem as portas que aceitam TAG de VLANs.

O conceito de trunk é atribuido na configuração como descrito abaixo:

ArubaOS-Switch(config)# trunk 20-23 trk1 lacp
! Configurando as interfaces 20 a 23 para a interface TRUNK trk1 com a utilização do LACP


Os Switches ArubaOs nomeiam as interfaces Link-Aggregation como trunk e identificam cada interface TRUNK como trk[numero].

Para atribuir uma VLAN ao TRUNK, acesse a interface e diga quais VLANs são tagged e untagged:

ArubaOS-Switch(config)# vlan 220 tagged trk1
! Configurando o trafego da VLAN 220 como tagged no trk1


Cenário

Na topologia abaixo demonstramos a configuração de agregação de portas entre 2 Switches, as interfaces agregadas irão transportar as VLANs de 1 a 5.

desconecte todas as portas que você deseja adicionar ou remover do link aggregation. Depois de concluir a configuração do trunk, ative ou reconecte as portas.

Como alternativa, verifique se o STP está ativo no switch.

Comandos show

ArubaOS-Switch# show trunks

ArubaOS-Switch# show lacp

Até logo!

Comware: Port-Security – Intrusion Protection

O port-security é uma funcionalidade de camada 2 que impõe limites para o número de endereços MAC permitidos (aprendidos) por uma determinada porta do switch e faz o registro dos endereços MAC válidos para aquela interface, de maneira estática ou dinâmica.

Por exemplo, imaginando que a porta Gi1/0/1 em um Switch 3Com/HP habilitada com port-security aprendeu e registrou dinamicamente o endereço do host A e após isso um invasor tentar remover o cabo do host A para adicionar o host X, a funcionalidade port-security não permitiria a comunicação da máquina do invasor naquela porta e registraria a tentativa de violação/intrusão. O comportamento padrão do port-security é permitir a comunicação dos hosts validos e bloquear os endereços MAC não registrados naquela porta.

Intrusion protection

o Modo intrusion protection permite ao switch tomar outras atitudes nos cenários de violação/intrusão como:

blockmac: Adiciona o endereço MAC dos frames não autorizados para uma lista de endereços MAC bloqueados e descarta a comunicação. A lista de bloqueio armazena os endereços por 3 minutos. O intervalo é fixo e não pode ser alterado.

disable-port: Desablita a porta até a mesma ser ativada manualmente (shut/undo shut)

disableport-temporarily: Desabilita a porta por um período especifico. O período pode ser configurado com o comando global port-security timer disableport time-value.

[Switch-GigabitEthernet1/0/5] port-security intrusion-mode ?
blockmac                 Block the MAC address
disableport              Disable port
disableport-temporarily  Disable port temporarily for a period(default is 20 seconds)

Configurando o modo blockmac

No script de configuração abaixo habilitamos o port-security para aprender 4 endereços MAC na interface G1/0/5 de forma dinâmica e com o modo de intrusão blockmac. Os endereços MAC abaixo foram aprendidos previamente de forma dinâmica.

port-security enable
#
interface GigabitEthernet1/0/5
 port access vlan 2
 port-security max-mac-count 4
 port-security port-mode autolearn
 port-security intrusion-mode blockmac
 port-security mac-address security 000c-29c1-434c vlan 2
 port-security mac-address security 1c39-470d-494d vlan 2
 port-security mac-address security 98fc-e675-749c vlan 2
 port-security mac-address security 54fa-f22f-ab4e vlan 2

Comando display

Para visualizar a lista de endereços MAC bloqueados (quando o aprendizado dos 4 endereços MAC foi excedido na porta G1/0/5).

[Switch] display port-security mac-address block
MAC ADDR             From Port                  VLAN ID
c43c-b856-8cfd       GigabitEthernet1/0/5       2
b430-e029-5009       GigabitEthernet1/0/5       2
0456-291e-0b4a       GigabitEthernet1/0/5       2
2e57-5632-6b84       GigabitEthernet1/0/5       2
52aa-fc03-3123       GigabitEthernet1/0/5       2

Obs: O tráfego legitimo dos endereços MAC inserido na configuração não é afetado durante o modo de intrusão.

Configurando o modo disableport

Uma vez que a mesma configuração é efetuada mas alterando o modo para disableport, toda a interface é colocada em shutdown após exceder o numero de endereços MAC permitidos na configuração.

[Switch-GigabitEthernet1/0/5]port-security intrusion-mode disableport
[Switch-GigabitEthernet1/0/5]
%Apr 26 12:26:04:20 2000 Switch PORTSEC/1/VIOLATION:
 OID: 1.3.6.1.4.1.43.45.1.10.2.26.1.3.2
 An intrusion occurs!
 IfIndex: 9437188
 Port:GigabitEthernet1/0/5
 MAC Addr: 1C:56:8F:2D:66:0C
 VLAN id:2
 IfAdminStatus: 1
%Apr 26 12:26:04:341 2000 Switch IFNET/4/LINK UPDOWN:
 GigabitEthernet1/0/5: link status is DOWN
#Apr 26 12:26:04:472 2000 Switch IFNET/4/INTERFACE UPDOWN:

Para retornar o tráfego da porta G1/0/5, execute o comando (shut/undo shut) e certifique que apenas há tráfego com o endereço MAC de origem apenas para os endereços descritos na interface.

Obs: no modo disableport-temporarily, após um período a porta voltaria normalmente a comunicação.

Até logo!
